BCT4481多功能、高集成度Type-C接口SOC芯片
廣芯電子技術
2023.12.25
5275
Type-C目前已經成為業界的統一標準，在蘋果也加入了Type-C陣營的大背景下，廣芯電子的第一代Type-C多功能開關BCT4480，已經在手機、平板、筆記本等市場得到廣泛認可。
順應市場對Type-C多功能開關的持續增長的需求，廣芯電子推出了更高性價比的新一代產品BCT4481，在豐富了該產品線的基礎上，也可以滿足不同客戶和應用的需求。

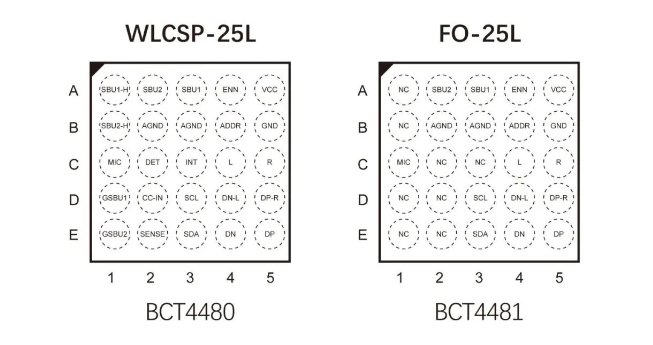

在BCT4480以及同類產品的大部分應用中，DP輔助通道、CC_IN接口閑置，造成了芯片性能和成本的浪費，為了滿足市場對成本越來越苛刻的要求，BCT4481剔除這些功能，優化了成本。另外采用了先進的FAN OUT的封裝兼容BCT4480，讓BCT4480可以向下兼容BCT4481，以簡單的實現PCB的兼容設計。

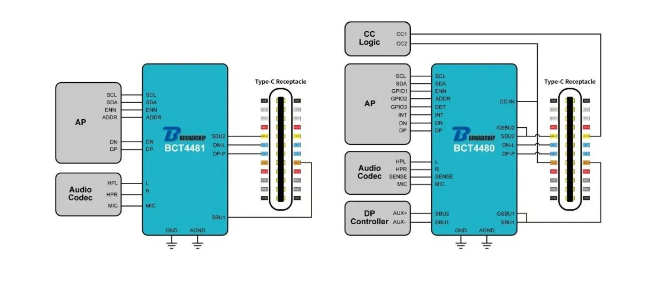

BCT4481和BCT4480對比應用框圖如下：
BCT4481和BCT4480對比應用框圖如下：
BCT4481作為一款集成度高，多功能開關解決方案，集成了I2C控制、USB和音頻信號切換開關、耳機識別的自動切換開關。
Type-C接口信號均支持過壓保護，同時承受20V直流耐壓。引腳間意外短路時，可以快速關斷，從而有效的保護內部電路。

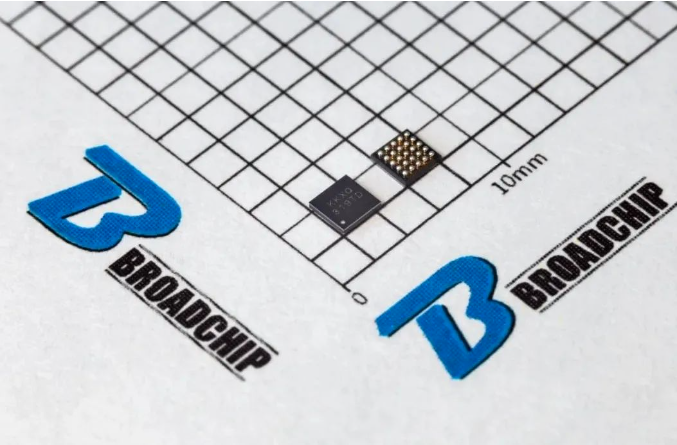

BCT4481采用FAN OUT封裝，尺寸僅為2.235 mm x 2.275 mm。可廣泛應用于智能手機，智能平板，頭帶耳機設備，筆記本電腦，藍牙音箱，車載多媒體等等。
BCT4480的主要特征參數如下：
電源電壓：2.7V~5.5V
USB開關電阻：3.0Ω
USB開關差分帶寬：950Mhz
音頻開關電阻：1.0Ω
音頻信號電壓范圍：-3V~3V
音頻開關THD: -110dB（32Ω負載）
耳機AGND開關電阻：50mΩ
對外端口耐壓：20V
OMTP和CTIA自動識別和切換功能
端口過壓保護功能
支持Audio Sense路徑
